產品型號：XD381X
公稱通徑：DN50~DN300 (2"~12")
公稱壓力：Class 200PSI/250PSI
工作溫度：0°C~80°C
適用介質：飲用水、給排水等
閥體材質：球墨鑄鐵
產品概述
蝸輪信號溝槽蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針方向旋轉為閥門關閉。在傳動裝置箱體內設有微動開關,可輸出閥門的關閉和打開信號,顯示蝶板所處的不同位置。
產品特點
1、閥門采用中線型密封結構設計，扭矩輕，密封性能好；
2、蝶板、閥桿采用無銷設計連接，連接可靠性好；
3、蝶板整體采用包膠硫化，耐腐蝕性好；
4、閥門與管道的連接采用卡箍連接形式，安裝方便、快速；
5、閥門的驅動方式多樣化，可配置把手操作、蝸輪蝸桿操作、電動及氣動操作方式。

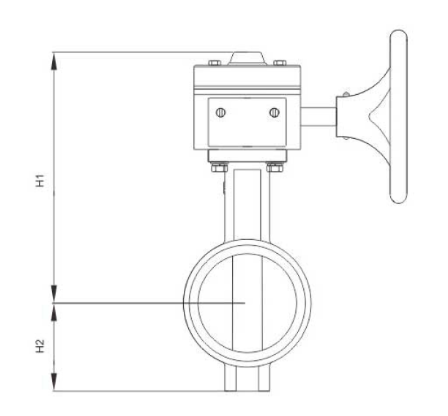

產品尺寸圖
主要外形連接尺寸
|
型號 |
DN |
ΦA |
ΦC |
L |
H1 |
H2 |
|
ZSXDF 7-Q-50-16-XD381X |
50 |
57.2 |
60.3 |
88 |
161 |
51 |
|
ZSXDF 7-Q-65-16-XD381X |
65 |
72.3 |
76.1 |
96 |
159 |
68 |
|
ZSXDF 7-Q-80-16-XD381X |
80 |
84.9 |
88.9 |
96 |
165 |
77 |
|
ZSXDF 7-Q-100-16-XD381X |
100 |
110.1 |
114.3 |
115 |
189 |
93 |
|
ZSXDF 7-Q-125-16-XD381X |
120 |
135.5 |
139.7 |
115 |
205 |
106 |
|
ZSXDF 7-Q-150-16-XD381X |
150 |
160.8 |
165.1 |
132 |
217 |
116 |
|
ZSXDF 7-Q-200-16-XD381X |
200 |
214.4 |
219.1 |
147 |
265 |
156 |
