    動態平衡電動調節閥

    動態平衡電動調節閥

    技術參數

    產品型號：EDRV

    公稱通徑：DN25～DN250

    公稱壓力：PN1.0MPa～2.5MPa

    適用溫度：-29oC～+150oC

    連接方式：法蘭

    結構形式：二通平衡式

    驅動方式：電動

    閥體材質：鑄鐵、鑄鋼、不銹鋼

    適用介質：水、油品、蒸汽、液體

    產品詳情

    概述：

          我公司的動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。

          如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化:
          (1)、當進口壓力P1升高時，(P1-P2) 增大,這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低;當進口壓力P1降低時，(P1-P2) 減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能;
          (2)當直行程電動執行器接受控制信號使閥軸延A- -B向上下運動(或角行程電動執行器接受控制信號使閥軸延R向旋轉)時，P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化，P2、P3間的壓差( P2-P3)始終不變,因此對應于任一開度位置，其輸送的水流量都是-定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。


    產品型號

    閥門形式

    規格

    壓差范圍（LPa）

    流量范圍

    （m3/h）

    工作壓力

    流量誤差

    流體溫度

    AD-EDRV1











    二通

    DN25

    30-300

    0.2- -2.9









    PN16









    5%









    0-100°C

    AD-EDRV2

    DN32

    30-300

    0.5-4.7

    A/D-EDRV3

    DN40

    30-300

    1-7.7

    A/D-EDRV4

    DN50

    30-300

    2-12.1

    A/D-EDRV8

    DN65

    30-300

    3-20.4

    A/D-EDRV9

    DN80

    30-300

    5- 30.8

    AD-EDRV10

    DN100

    30-300

    10-45.3

    AID-EDRV11

    DN125

    30-300

    15-70.7

    AD-EDRV12

    DN150

    30-300

    20-101.8

    AD-EDRV13

    DN200

    33-300

    5.0-360

    AD-EDRV14

    DN250

    22-210

    4.0-460



    產品型號

    閥門形式

    規格

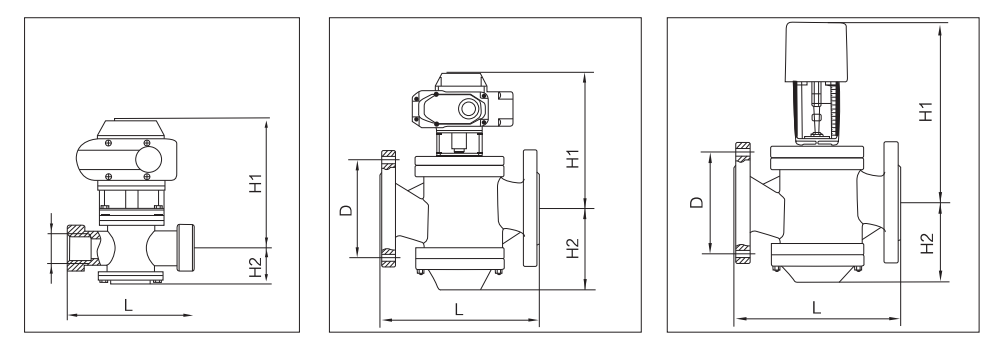

    外形及安裝尺寸

    L

    H1

    H2

    D(中)法蘭

    G螺紋

    A/D- EDRV1



    二通絲口

    DN25

    160

    265

    70

    -

    G1

    A/D- EDRV2

    DN32

    180

    275

    70

    -

    G1-1/4

    A/D- EDRV3

    DN40

    300

    290

    90

    -

    G1-1/2

    A/D-EDRV4

    DN50

    300

    290

    90

    -

    G2

    A/D- EDRV5









    二通法蘭



    DN32

    160

    220

    70

    100

    -

    A/D- EDRV6

    DN40

    200

    235

    110

    110

    -

    A/D- EDRV7

    DN50.

    215

    230

    115

    125

    -

    A/D- EDRV8

    DN65

    230

    238

    120

    145

    -

    A/D- EDRV9

    DN80.

    275

    275

    146

    160

    -

    A/D-EDRV10

    DN100

    290

    295

    165

    180

    -

    A/D-EDRV11

    DN125

    315

    307

    208

    210

    -

    A/D-EDRV12

    DN150

    350

    326

    205

    240

    -

    A/D-EDRV13

    DN200

    430

    715

    295

    295

    -

    A/D-EDRV14

    DN250

    520

    740

    345

    355

    -
